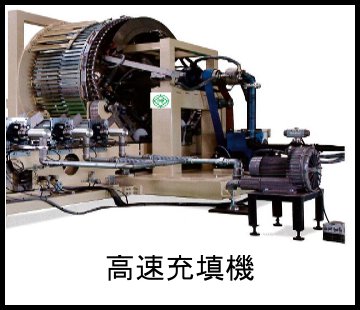

高速充填機

seals-11

【概要】

本機垂直回転方式の採用により省スペース及び高速化を実現し、カム駆動で速度を自在に変化させる事に成功。

【特徴】

商品関連製造機械において現行の平行タクト式運転では生産能力に限界があり、複雑な機械機構ではなくシンプルかつ省スペース化が課題となっている。

本機は、垂直ロータリー行程での位置決めとサーボモーターとカム駆動でスムーズな動力伝達方法により、シンプルかつ省スペース化を実現させた高速充填機である。

直径5~6ミリ、穴径3~4ミリメートル位の細長中空品の製品の内部に粘性液体を充填するにあたり、従来では充填後、製品を入れ替えて、また、次を並べて充填するという方法が主流であった。

これでは生産能力に限界があり、能力を上げるために大きな設備が必要になってしまっていた。当社の高速充填機は現状のタクト生産式ではなく、垂直ロータリーにし設備をスリム化し、連続生産で充填コストを大幅に下げるものである。

コンベア上からまとまって供給される細長中空品を毎秒20本以上という高速で1本ずつつかみ、不良品除去及び補給装置を経て、チャックにつかんだ製品を傷つけずセンタリング。一体加工したスライド部で充填ノズルに密着し、充填する。

【商品メリット】

★従来の装置の2倍以上の速さで充填可能

★配置人員が1名ですみ、供給コンベア上の手直し人員が不要

★設置場所が従来より小面積でよい

★ 消費電力がワンモーション駆動ですみ、省エネタイプである

【仕様、構成】

製品仕様 AC200V 7.0kw
AC サーボモーター 4台
カム駆動方式
処理 毎秒20本以上
